添加钢纤维抑制阻止裂缝引伸和扩展！工程质量就是好！

通过钢纤维在喷射混凝土中的受力特性，在混凝土中的分布规律；采用刚性压力试验机，对不同钢纤维掺量的混凝土进行了单轴压缩荷载作用下的应力应变全过程试验；运用拉应力累积损伤破坏准则，通过对钢纤维喷射混凝土支护坑道与其他支护类型的对比，研究了钢纤维喷射混凝土支护抗爆炸振塌能力；基于湿喷钢纤维混凝土的力学性质，分析了湿喷混凝土的特点及其在公路隧道中临时与永久支护中的应用。 随着纤维喷射混凝土在地下及隧道工程中的应用日愈增多，对其喷射技术，如材料、增强机制、力学试验、早期强度、应用与设计等方面的研究显得愈加重要。

钢纤维混凝土的增强作用机制普通混凝土基体本身就是一种多相、多组分、非匀质的颗粒型脆性复合材料，其拉压比低(8%～13%)、极限延伸率小(0.01%～0.02%)，故在动载和静载作用下，往往过早引起破坏，并全面影响其他性能。在混凝土结构形成过程中，因失水等原因引起收缩，只要收缩应力达到混凝土的抗拉强度，在其内部即出现不同尺度的微细裂纹，加之施工期间带来的毛细孔、气孔等缺陷，气孔直径为 0.01～1 mm，毛细孔尺度约为气孔的 1/1 000，其中连通孔对混凝土的物理力学、化学性能产生很不利的影响，在受力过程中，这些孔缝和缺陷都是裂缝源，在裂缝尖端出现应力集中。

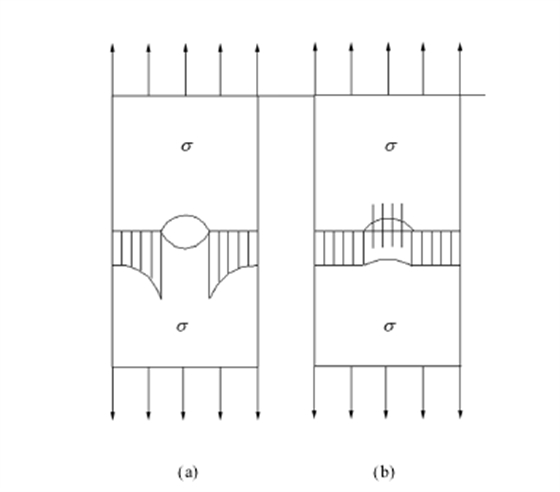

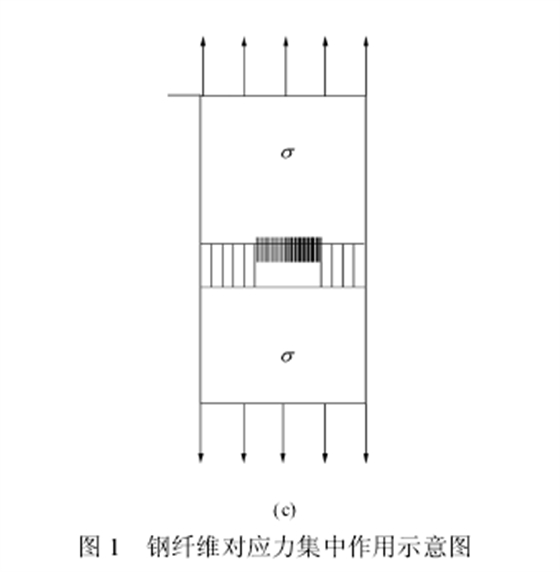

可以看出，只要裂缝尖端有应力集中，裂缝则急剧扩展，降低了混凝土的承载能力，导致其突然的脆性破坏，从而混凝土的固有理论抗拉强度远远不能发挥，普通混凝土的理论抗压强度可达103 MPa 数量级，而实际抗压强度仅有 101 MPa 数量级。但是，如果在混凝土基体中掺入不同数量的钢纤维，因钢纤维的阻裂效应，则产生如图 1(b)，(c)所示的情况，跨越裂缝和靠近裂缝尖端的纤维，使得混凝土的断裂能量提高 50～200 倍， 给裂缝的上、下表面，随着纤维体积掺率的增大，裂缝尖端应力集中程度不仅能缓和，且有消失的可能，在混凝土结构形成过程中，钢纤维阻止裂缝引发，减小与缩小裂缝源尺度和数量；在受力过程中，又抑制了裂缝引伸和扩展，缓和了裂缝尖端应力集中程度。

鼎强纤维承诺：专注品质纤维（http://www.whzd88.com/)始终坚守用优质纤维质量来捍卫产品质量，样品与供货同质同价。

如果你对高性价比的钢纤维产品感兴趣，您可以拿起手中的电话轻松一按 400-9979-869，优质服务就在身边。
